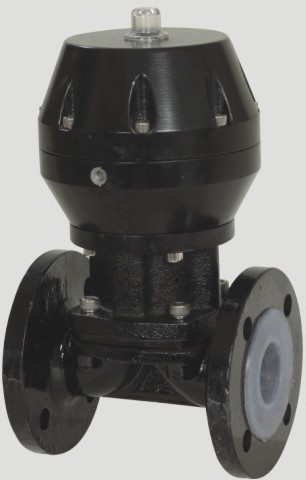

一、EG6K41J英標氣動隔膜閥概述：
隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流�？蓮V泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。
氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉
二、主要零部件材質
|
零件名稱 |
閥體 |
閥瓣、閥蓋、薄膜壓頭 |
汽缸、汽缸蓋 |
螺桿、閥桿、壓簧桿 |
隔膜、薄膜 |
|
材料 |
HT200襯氟塑料、襯橡膠 |
HT200 |
HT200 ZL102 |
35 |
氯丁橡膠、氟塑料 |
三、主要技術參數
|
公稱壓力
（MPa） |
試驗壓力Ps（MPa） |
|
適用介質 |
工作溫度
（℃） |
|
殼體試驗 |
密封試驗 |
|
0.6 |
0.9 |
0.66 |
W、非腐蝕性流體 |
≤100 |
|
1.0 |
1.5 |
1.1 |
J、一般腐蝕性流體 |
≤85 |
|
Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外） |
≤150 |
四、外形尺寸、連接尺寸及重量
英標常閉式襯膠氣動隔膜閥
|
型號 |
公稱通徑
DN（mm） |
尺寸 |
氣動裝置 |
重量
（kg） |
|
L |
f |
D1 |
D |
Do |
n-d |
H |
B |
代號ES |
耗氣量 （cm2） |
氣源壓力
（MPa） |
氣源接頭
（in） |
|
J |
W |
|
英標常閉式
EG6B41W/J/Fs
EG6B41W/J/Fs
EG6B41W/J/Fs |
20 |
121 |
117 |
2 |
75 |
105 |
120 |
4-13.5 |
343 |
168 |
61 |
163.87 |
0.3 |
1/8 |
6.3 |
|
25 |
131 |
127 |
2 |
85 |
115 |
120 |
4-13.5 |
345 |
168 |
61 |
196.65 |
0.3~0.4 |
1/8 |
7.3 |
|
32 |
150 |
146 |
2 |
100 |
140 |
120 |
4-17.5 |
363 |
168 |
61 |
229.4 |
0.3~0.4 |
1/8 |
8.3 |
|
40 |
163 |
159 |
2 |
110 |
150 |
165 |
4-17.5 |
430 |
260 |
62 |
1425.7 |
0.3~0.4 |
1/4 |
14.5 |
|
50 |
194 |
190 |
2 |
125 |
165 |
165 |
4-17.5 |
575 |
318 |
63 |
2284.1 |
0.3~0.4 |
1/4 |
26 |
|
65 |
220 |
216 |
2 |
145 |
185 |
165 |
4-17.5 |
588 |
318 |
63 |
3048 |
0.3~0.4 |
1/4 |
30.8 |
|
80 |
258 |
254 |
2 |
160 |
200 |
165 |
8-17.5 |
769 |
318 |
63 |
3244.7 |
0.4~0.5 |
1/4 |
64.9 |
|
100 |
309 |
305 |
2 |
180 |
220 |
280 |
8-17.5 |
816 |
425 |
64 |
6964.5 |
0.4~0.5 |
1/4 |
70.3 |
|
125 |
362 |
356 |
3 |
210 |
250 |
280 |
8-17.5 |
820 |
425 |
64 |
7439.7 |
0.4~0.5 |
3/8 |
80.7 |
|
150 |
412 |
406 |
3 |
240 |
285 |
310 |
8-22 |
920 |
549 |
65 |
14912 |
0.5 |
3/8 |
184.5 |
|
200 |
529 |
521 |
4 |
295 |
340 |
483 |
8-22 |
1010 |
749 |
66 |
49161 |
0.6 |
1/2 |
202 |
英標常開式襯膠氣動隔膜閥
|
型號 |
公稱通徑
DN（mm） |
尺寸 |
氣動裝置 |
重量
（kg） |
|
L |
f |
D1 |
D |
Do |
n-d |
H |
B |
代號ES |
耗氣量
（cm2） |
氣源壓力
（MPa） |
氣源接頭
（in） |
|
J |
W |
|
英標常開式
EG6K41W/J/Fs
EG6K41W/J/Fs
EG6K41W/J/Fs |
20 |
121 |
117 |
2 |
75 |
105 |
120 |
4-13.5 |
394 |
168 |
61 |
163.87 |
0.3 |
1/8 |
7.2 |
|
25 |
131 |
127 |
2 |
85 |
115 |
120 |
4-13.5 |
394 |
168 |
61 |
196.65 |
0.3~0.4 |
1/8 |
8.9 |
|
32 |
150 |
146 |
2 |
100 |
140 |
120 |
4-17.5 |
400 |
168 |
61 |
229.4 |
0.3~0.4 |
1/8 |
10.6 |
|
40 |
163 |
159 |
2 |
110 |
150 |
165 |
4-17.5 |
485 |
260 |
62 |
1425.7 |
0.3~0.4 |
1/4 |
19.5 |
|
50 |
194 |
190 |
2 |
125 |
165 |
165 |
4-17.5 |
635 |
318 |
63 |
2284.1 |
0.3~0.4 |
1/4 |
34.9 |
|
65 |
220 |
216 |
2 |
145 |
185 |
165 |
4-17.5 |
650 |
318 |
63 |
3048 |
0.3~0.4 |
1/4 |
39.9 |
|
80 |
258 |
254 |
2 |
160 |
200 |
165 |
8-17.5 |
660 |
318 |
63 |
3244.7 |
0.4~0.5 |
1/4 |
51.9 |
|
100 |
309 |
305 |
2 |
180 |
220 |
280 |
8-17.5 |
816 |
425 |
64 |
6964.5 |
0.4~0.5 |
1/4 |
51.9 |
|
125 |
362 |
356 |
3 |
210 |
250 |
280 |
8-17.5 |
825 |
425 |
64 |
7439.7 |
0.4~0.5 |
3/8 |
93.2 |
|
150 |
412 |
406 |
3 |
240 |
285 |
310 |
8-22 |
1013 |
549 |
65 |
14912 |
0.5 |
3/8 |
184.5 |
|
200 |
529 |
521 |
4 |
295 |
340 |
483 |
8-22 |
1300 |
749 |
66 |
49161 |
0.6 |
1/2 |
407.4 | |
